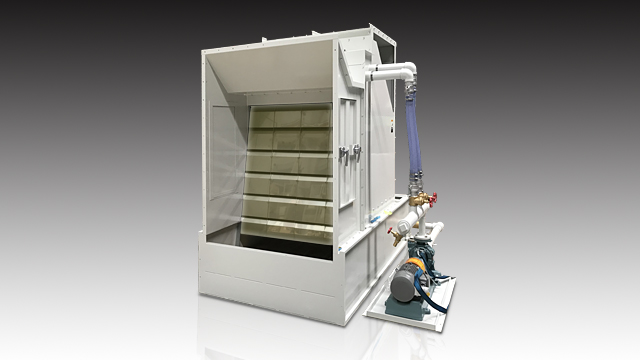

喷涂用油帘柜特制品。适用于低矮空间。
适用于喷涂室或低矮空间设置的小型油帘柜。在油帘柜前可以连接机械手SOFTBOY・PRO等喷涂机器。把轴流送风机安装在后方侧面,可以满足顶棚高度限制在2400mm以下的空间。

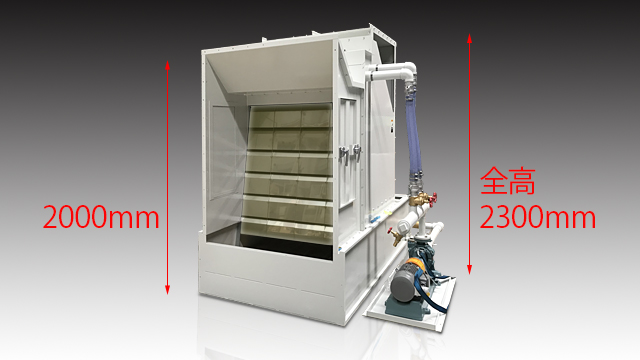

为了在顶棚高度2400mm以内实现安装,排风扇设计在后方背面,全高2300mm,适用于低矮空间的油帘柜。在油帘柜前可以设置机械手SOFTBOY・PRO等喷涂机器。

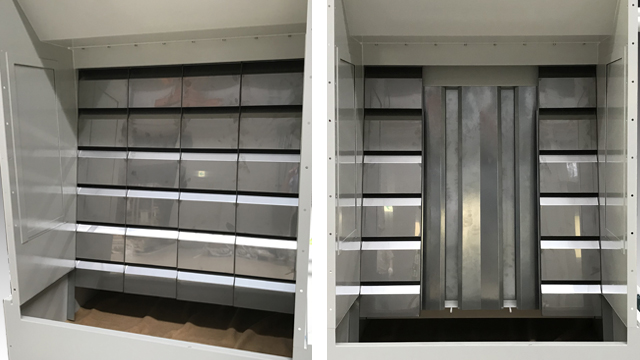

用油来代替清洗液的泰酷宝公司的油帘柜,让过喷细雾漆雾与油撞击来实现捕捉。通过设置多层的油帘板,包括横向导流板,纵向导流板,整流板等等,对漆雾进行捕捉。另外,丝毫没有像水廉柜一样的噪音(約80db),在油帘柜前可以进行会话的68db少噪音设计。而且寿命长。

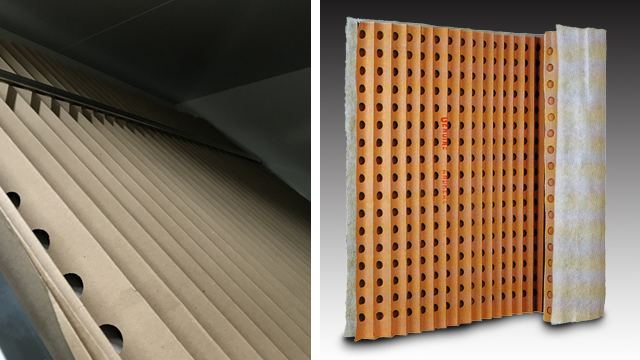

在最终阶段,使用于附带无纺布的手风琴褶型过滤器纸进行捕捉。
排气风机 | VPO6B-2FM 轴型、性能・・154Nm3/min-24mmH2O | |
---|---|---|
开口尺寸 | W1,200mmxH1,700mm | |
漆雾捕捉滤网 | 过滤器 1,000mmx1,100mm(31褶) | |
指定用油 | TABO#100・TABO#300 | |
油的容量 | 700L | |
排气风机马达 | 安全防暴型(IKH3-FBKA21E) 3∅ AC200V 50/60HZ 1.5KW 1台 | |
泵浦马达 | 安全增防暴型室内(EXE Ⅱ T3)3∅ AC200V 50/60HZ 2.2KW 1台 | |
开口规格 | BB | |
开口标准控制风速 | 0.5〜0.6m/sec | |
喷房的压力损失 | 1.26 hpa | |
排气风管的压力损失 | 1.44 hpa以下 | |
开口面积 | 2.040m2 | |
漆雾捕捉滤网面积 | 1.2m2 | |
选项 | 垂壁、油盘、导流风箱、维护门 |
垂壁
油盘
导流风箱
维护门
半自动漆渣回收装置 BOSS2000
